在鋼結構、壓力容器、管道、船舶海工、電力石化等行業，表面及近表面裂紋檢測一直是重中之重。傳統探傷方法（如：磁粉磁粉、滲透檢測等）往往需要打磨除漆、依賴耦合劑、高溫?zé)o法作業、水下難以實施……而ACFM交流電磁場檢測技術的出現，真正打破了這些限制，成為新一代無損檢測的“全能選手”。

今天我們就用通俗易懂的方式，帶大家全面了解：ACFM技術究竟能用在哪些場景？面對不同工況，又該如何精準選擇適配探頭？

一、ACFM技術，到底強在哪里？

ACFM即交流電磁場檢測技術，屬于非接觸式電磁無損檢測方法。它通過激勵磁場在工件表面產生感應電流，當工件存在裂紋時，電流分布會發生畸變，進而引發磁場變化，以此實現缺陷的定位、定量檢測。

相比傳統技術，ACFM的核心優勢十分突出：無需除漆、無需打磨、不用耦合劑，可直接穿透防腐涂層檢測；不受材質限制，碳鋼、不銹鋼、鋁合金、鈦合金等導電材料均可適用；同時支持高溫在線檢測、水下耐壓檢測、狹小空間作業、裂紋深度定量測量，兼顧安全性、高效性與精準度，是工業檢測場景的理想選擇。

二、ACFM技術，覆蓋全場景工業檢測

ACFM技術的適配性極強，幾乎覆蓋了當前主流無損檢測的剛需場景，每一種場景都能精準解決行業痛點。

在陸上常規鋼結構與焊縫檢測中，儲罐、管道、壓力容器、橋梁桁架等構件大多帶有防腐涂層，傳統檢測需要大面積打磨，耗時耗力還會破壞涂層。ACFM技術可直接穿透10mm以內涂層作業，即最大可滿足10mm的被動提離，無需額外修復涂層，大幅提升檢測效率，降低綜合成本。

面對高溫在役設備檢測場景，電廠蒸汽管道、煉化加熱爐、高溫工藝管線等設備，停機降溫檢測會造成巨大生產損失。ACFM高溫探頭可實現350℃常態化檢測，部分型號還能擴展至500℃，真正做到不停機、不降產、在線完成缺陷排查。

針對狹小空間與高空便攜檢測場景，壓力容器封頭、人孔內部、設備拐角處、高空管架等狹小空間，常規探頭難以進入、操作不便。微型輕量化ACFM探頭體積小、重量輕，單手即可操作，輕松實現無死角掃查，適配各種復雜受限空間。

在水下結構檢測領域，海上平臺、海底管線、船舶殼體、水下樁腿等構件，長期受海水腐蝕，裂紋風險極高。ACFM水下探頭具備IP68防水耐壓性能，淺海、深海均可作業，既能適配潛水員手持檢測，也能集成到ROV水下機器人進行自動化作業，滿足海洋工程全場景需求。

對于高精度裂紋定量檢測需求，特種設備、關鍵焊縫、疲勞裂紋、應力腐蝕缺陷，不僅要“找到裂紋”，更要“測準尺寸”。ACFM高精度探頭可精準測量裂紋長度與深度，搭配C掃描成像功能，缺陷數據清晰直觀，為設備安全評估提供可靠依據。

三、場景對選探頭，檢測事半功倍

ACFM技術的效果，很大程度上取決于探頭與場景的適配度。選對探頭，既能保證檢測精度，又能提升作業效率；選錯探頭，不僅費力，還可能影響檢測結果。

日常陸上通用檢測，優先選擇標準型ACFM探頭，穩定性強、掃查面積大、性價比高，完美適配常規焊縫、儲罐、管道等大部分陸上場景，是工業檢測的“基礎款剛需”。標準探頭采用人性化設計，握持舒適，操作便捷。探頭集成啟動、停止與標記功能按鈕，便于在檢測過程中快速執行操作，有效提升檢測效率，并支持直觀的原始信號顯示。

探頭配備一組磁場傳感器，掃查范圍達15mm，對表面微小起伏、焊縫輪廓及飛濺等狀況均表現出良好的適應性。其主要適用于焊接接頭的掃查檢測，也可用于板材等其他結構的缺陷篩查。該探頭還可配置編碼器，能夠快速測定任意方向上缺陷的尺寸信息，進一步增強了檢測的準確性與操作便利性。

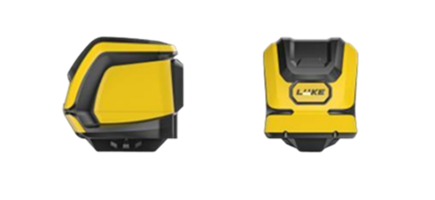

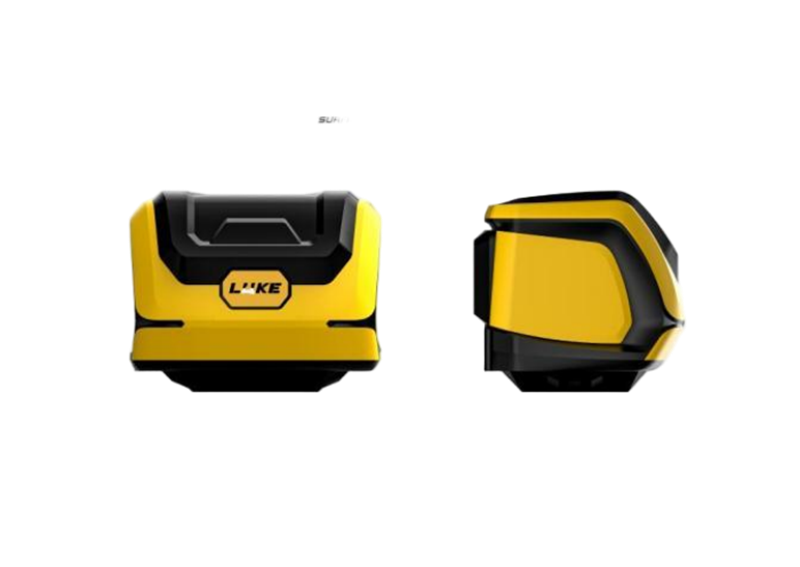

標準型ACFM探頭

高空作業、容器內部等狹小空間場景，迷你微型筆式探頭是最佳選擇。筆式探頭系列與標準探頭具有相同的靈敏度，但它擁有能夠進入受限區域和狹小空間的能力。它們的探頭尺寸通常較小，邊緣效應影響較小，具有較小的檢測盲區。該探頭提供三種不同感應方向，用戶可根據實際檢測需求靈活選用。

通常具有10mm的掃查寬度，與標準探頭相比，覆蓋范圍較小，同時更容易受到小的起伏變化和焊縫輪廓變化、飛濺等產生的噪聲的影響。因此，筆式探頭通常應用于焊接成形工藝較好且標準探頭無法使用的情況下，具備型號如下所示。

--P型筆式探頭：適合角接接頭的檢測。

--L橫向筆式探頭：適合管道內周向裂紋的檢測。

--L縱向筆式探頭：是管道內縱向裂紋的理想選擇。

以上分別是P型筆式探頭、L橫向筆式探頭、L縱向筆式探頭

高溫管道、在役設備不停機檢測，必須選用高溫專用ACFM探頭。耐高溫材質搭配抗干擾設計，高溫環境下信號穩定，精準捕捉缺陷，守護設備運行安全。

海洋工程、船舶水下涉水作業，水下耐壓探頭必不可少。專業防水連接器、抗海水腐蝕材質，深海水下信號不衰減，適配潛水員與機器人雙模式作業。

陣列探頭采用剛性結構設計，集成了多個獨立工作的傳感通道，具備較標準探頭與筆式探頭更寬的掃查覆蓋能力，檢測范圍通常為30–50mm，可單次覆蓋整個焊帽及焊趾區域，實現高效、大面積的焊縫檢測。部分型號配備編碼器，能夠提供準確的位置反饋并輔助缺陷尺寸的快速判定。

探頭整體集成了啟動、停止與標記按鈕，布局合理，便于在現場快速操作，提升檢測流程的便捷性。

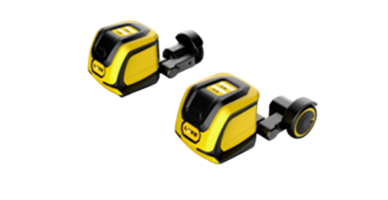

陣列型ACFM探頭

四、國產ACFM，為何成為行業新選擇？

如今，隨著國產檢測技術的崛起，以濟寧魯科檢測器材為代表的ACFM探頭系列，憑借性能對標國際、適配國內工況、高性價比、本地化服務四大優勢，成為越來越多企業的首選。

魯科檢測研發生產的ACFM探頭，從陸上迷你、高溫專用，到水下耐壓、高精度、陣列式，實現全場景覆蓋；核心性能不遜于進口設備，高溫、水下、厚涂層穿透等指標更貼合國內工業需求；價格僅為進口設備的一半左右，售后響應快、維保更便捷，真正做到“好用、實用、用得起”。

五、結語

ACFM技術，以“免除漆、抗提離、耐高溫、可水下、能定量”的核心優勢，重新定義了工業無損檢測的高效與便捷。而精準的探頭選型，更是讓ACFM技術發揮最大價值的關鍵。

無論你是常規鋼結構檢測、高溫在線作業、水下工程排查，還是高精度缺陷定量、自動化智能檢測，都能找到適配的ACFM解決方案。

如果您對ACFM技術選型、設備應用還有疑問，歡迎隨時咨詢交流，我們將為您提供專業的檢測方案與技術支持，助力工業檢測更高效、更安全、更可靠！
