1.交流電磁場檢測原理：

交流電磁場檢測（簡稱ACFM）技術工作原理是激勵線圈在工件中感應出均勻的交變電流，感應電流在裂紋、腐蝕等缺陷位置產生擾動，電場擾動從而引起空間磁場發生畸變，利用傳感器獲得空間磁場畸變信號，從而實現缺陷的檢測與評估，檢測原理圖如下所示。

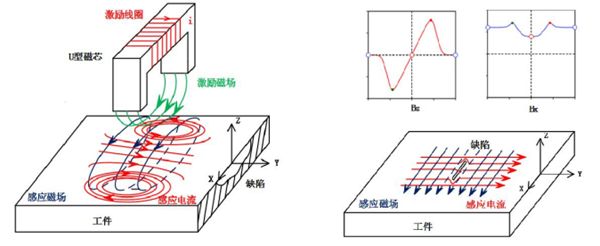

圖1 ACFM檢測原理示意圖

2.ACFM方向檢測能力：

ACFM檢測技術可用于所有導電材料表面及近表面檢測：

對于鐵磁性材質：一次掃查可進行任意方向缺陷檢測；

對于非鐵磁性材質：如果缺陷方向正好與掃查方向垂直（即與感應電流方向平行），則無法產生缺陷信號，其余方向缺陷均可檢測。

3.檢測儀器及使用探頭：

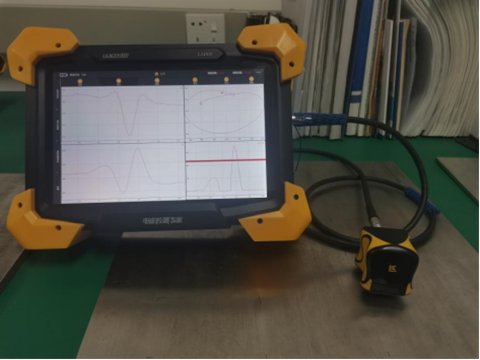

檢測設備采用國產LKACFMX2型交流電磁場檢測儀，ACFM檢測儀如圖2左所示，檢測探頭為常規標準探頭，如圖2右所示，由雷莫線與儀器相連。

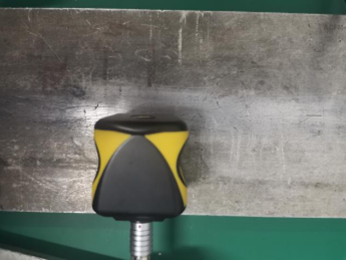

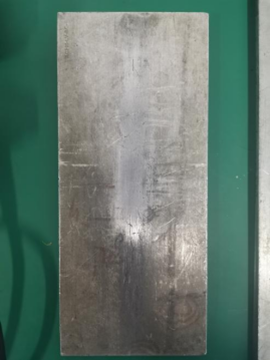

檢測工件分別選用了鐵磁性材料工件（碳鋼試件）和非鐵磁性材料工件（鋁試件），檢測工件如圖3所示，對每個工件各進行2次掃查，掃查方向?yàn)榕c缺陷方向平行和與缺陷方向垂直，掃查方向如圖4所示。

圖2 ACFMX2檢測儀和常規標準探頭

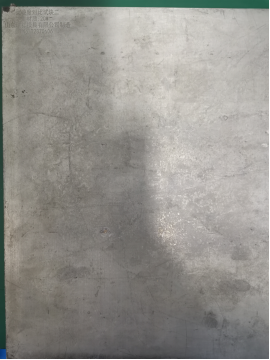

圖3 碳鋼試件（左）和鋁試件（右）

圖4 與缺陷方向平行掃查（左）和與缺陷方向垂直掃查（右）

4.驗證結果：

（1）探頭掃查方向與缺陷方向平行，檢測結果如圖5所示。

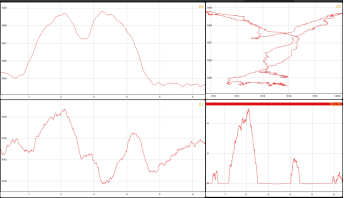

圖5碳鋼件平行檢測結果（左）和鋁件平行檢測結果（右）

從上圖可以明顯看到兩個試件的Bx有波谷特征，Bz有波峰和波谷，蝶形圖閉合成圓形。

（2）探頭掃查方向與缺陷方向有一定夾角，檢測結果如圖6所示。

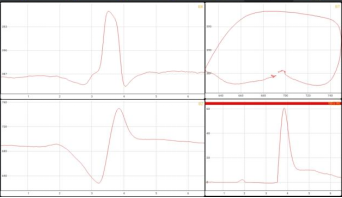

圖6 碳鋼件檢測結果（左）和鋁件檢測結果（右）

從上圖可以看到兩個試件都有缺陷信號特征，但相對于平行掃查信號來說，Bz信號峰值信號明顯，谷值信號弱，且蝶形圖畫半圓圖。

（3）探頭掃查方向與缺陷方向垂直，檢測結果如圖7所示。

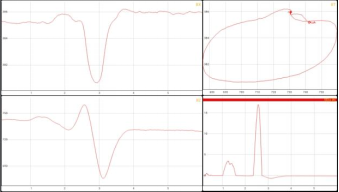

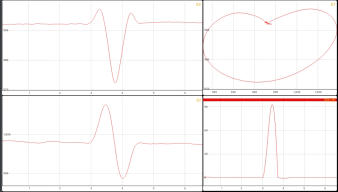

圖7 碳鋼件垂直檢測結果（左）和鋁件垂直檢測結果（右）

從上圖來看，碳鋼件垂直掃查有明顯的缺陷報告，與平行掃查信號不同的是Bx信號是波峰信號，且蝶形圖是向上畫圓，Bz信號與平行掃查信號相同；鋁件垂直掃查沒有缺陷信號顯示，表明非鐵磁性材料與缺陷方向垂直掃查時無法檢測缺陷。

5.結論：

對于鐵磁性材質：一次掃查可進行任意方向缺陷檢測，并且與掃查方向平行和垂直的缺陷信號顯示不同，可以判斷缺陷是否與掃查方向垂直；

對于非鐵磁性材質：如果缺陷方向正好與掃查方向垂直（即與感應電流方向平行），則無法產生缺陷信號，其余方向缺陷均可檢測。
