在石油化工、能源電力等行業，高溫管道長期承受高溫、高壓和腐蝕的嚴酷考驗，容易產生應力腐蝕裂紋等隱蔽缺陷，嚴重威脅安全生產。傳統檢測方法往往需要停產打磨、使用耦合劑，效率低下且難以適應高溫環境。

陣列渦流檢測技術（ECA）和交流電磁場檢測技術（ACFM）作為先進的電磁無損檢測方法，因其非接觸、無需打磨、高效精準的檢測能力，已成為高溫在役管道檢測的有效解決方案，逐漸廣泛應用于現場檢測中。

1.檢測技術原理的區別

ECA技術原理與常規渦流檢測的原理基本相同，如圖1所示。檢測時，將通入交變電流的激勵線圈放置在導電部件上時，導體表面會產生渦流，導體中的缺陷會干擾渦流路徑，這種干擾可以通過檢測線圈來測量，進而判斷出缺陷的情況。陣列渦流采用多線圈陣列設計，無需機械掃查裝置，可實現大面積快速掃查。這些線圈單元按照特殊的方式排布，且激勵與檢測線圈之間形成兩種方向相互垂直的電磁場傳遞方式，有利于發現不同方向的缺陷，大大提高了檢測效率、檢測靈敏度和抗干擾能力。

ACFM技術基于電磁感應原理，其核心思想是在被測導體表面施加均勻的交流電流（通常頻率在1-10kHz），電流在遇到缺陷（如裂紋）時會發生畸變，從而在缺陷周圍產生可測量的磁場擾動，如圖2所示。

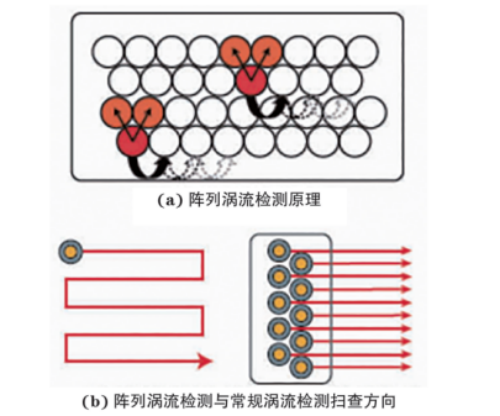

圖1陣列渦流檢測技術與渦流檢測技術原理比較

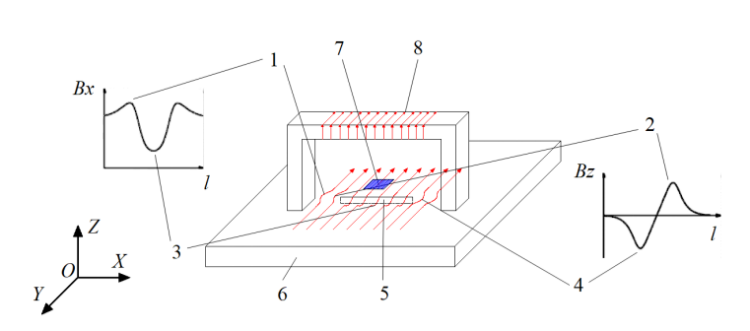

1-電流在裂紋兩端聚集時，Bx出現凸起；2-電流在裂紋尖端順時針旋轉時，Bz出現波峰；3-電流從裂紋底部通過時，Bx出現波谷；4-電流在裂紋尖端逆時針旋轉時，Bz出現波谷；5-缺陷；6-待檢工件；7-傳感器；8-激勵線圈。

圖2 ACFM檢測原理示意圖

兩者核心區別在于：ECA主要依賴渦流感應，對表面和近表面缺陷敏感；ACFM則通過測量電流擾動引起的磁場變化來定量評估缺陷，尤其擅長裂紋深度測量。

2.技術特點的比較（優勢與局限性）

2.1陣列渦流檢測技術（ECA）的優勢

（1）檢測效率高，陣列探頭可實現大面積快速掃查；

（2）能同時檢測表面和近表面缺陷，降低了漏檢率；

（3）檢測結果可實時成像并保存，便于缺陷識別和分析；

（4）無需耦合劑，但對工件表面清潔度要求較高。

2.2陣列渦流檢測技術（ECA）的局限性

（1）檢測分辨率與探頭直徑有關，對微小細節的呈現可能不如滲透檢測；

（2）受工件材質、表面狀態影響較大；

（3）定量評估裂紋深度的精度相對ACFM略低。

交流電磁場檢測技術（ACFM）

2.3 ACFM技術的突出優點：

（1）能對非鐵磁性導電材料進行表面、近表面缺陷檢測；根據材質不同，可檢測不同埋藏深度的缺陷（碳鋼類：3mm、不銹鋼類：5mm、鋁合金類：6-8mm。）

（2）非接觸式檢測，可滿足一定高度的提離（即最大涂覆層厚度可達10mm）；

（3）輕便易攜：檢測系統由主機與探頭組成，無需任何耗材、介質和耦合劑；

（4）高溫檢測：溫度對檢測結果的影響是可以進行消除的，可實現在350℃以下的檢測；

（5）缺陷定量：有精確的理論依據和數學模型，可直接對缺陷進行定量檢測。

2.4 ACFM技術的局限性：

（1）對短淺缺陷的靈敏度低于傳統渦流檢測；

（2）工件邊緣、角落、結構異形等幾何形狀變化易產生干擾信號；

（3）缺陷定量模型主要基于線性疲勞裂紋，對其他類型缺陷的測量精度可能受影響。

3.檢測性能的關鍵影響因素

3.1陣列渦流檢測技術的主要影響因素

（1）缺陷特性（形狀、長度、深度）；

（2）儀器性能（分辨率、采樣率）；

（3）探頭設計（線圈布局、數量）；

（4）工作頻率的選擇；

（5）材料特性（電導率、磁導率）。

3.2 ACFM的檢測技術的主要影響因素

（1）激勵頻率的選擇影響穿透深度和分辨率；

（2）探頭設計（如線圈配置、磁芯特性）影響感應磁場強度和均勻性；

（3）缺陷的方向性：ACFM對垂直于電流方向的裂紋最敏感；

（4）材料磁性：雖適用于鐵磁性和非鐵磁性材料，但檢測靈敏度和檢測深度有所不同

4.主要應用行業領域

4.1陣列渦流檢測技術的應用

（1）石油化工：用于壓力容器管道、熱交換器管的檢測；

（2）航空航天：檢測飛機金屬部件的疲勞裂紋、老化和腐蝕；

（3）電力行業：應用于輸電線路的鋼芯鋁絞線斷絲檢測、高壓輸氣管道的內壁裂紋檢測；

（4）特種設備：用于反應釜等壓力容器焊縫檢測。

4.2交流電磁場檢測技術的應用

（1）海洋工程：水下環焊縫及管座角焊縫疲勞裂紋檢測；

（2）石油天然氣：海上平臺鋼結構裂紋檢測；

（3）起重機械：起重機環焊縫缺陷檢測；

（4）核電領域：奧氏體不銹鋼小徑管及乏燃料水池鋼覆面檢測。

5.如何選擇檢測技術：ECA技術還是ACFM技術？

選擇ECA還是ACFM，需根據具體檢測需求、工件條件和環境因素綜合考量。以下指南可供參考：

選擇ECA檢測技術：

（1）需要快速篩查大面積區域：ECA的多線圈陣列設計和大面積掃描能力使其在效率上占優；

（2）缺陷類型多樣（包括非裂紋類缺陷）：ECA對各類表面和近表面缺陷都有較好的檢測能力；

（3）希望獲得直觀的圖像結果：ECA的C掃描成像功能提供直觀清晰的缺陷顯示；

（4）工件形狀復雜：柔性陣列探頭可適應一定程度的曲面檢測。

選擇ACFM檢測技術：

（1）需要精確測量裂紋深度：ACFM在此方面具有獨特優勢，精度較高；

（2）檢測環境高溫、有涂層、不便預處理：ACFM的非接觸特性和穿透涂層能力適合此類工況；

（3）要求高重復性與可靠性：ACFM的定量化能力和抗提離效應使其結果更穩定；

（4）檢測水下或高溫在役的結構：ACFM技術的歷史起源和特點使其適合這類應用。

值得注意的是，ECA技術和ACFM技術兩者并非相互替代，而是互補關系。研究表明，針對鐵素體與奧氏體異種鋼焊接接頭這類復雜工件，ECA能夠檢測橫向裂紋和遠離熔合線的縱向裂紋，而ACFM則能檢測熔合線處的縱向裂紋。因此，組合使用兩種技術可以解決單一技術無法全面檢測的難題。

6.未來的發展趨勢

陣列渦流和交流電磁場檢測技術都在不斷發展中。在儀器性能方面，向更多通道、更高靈敏度、柔性可定制的方向發展；信號處理與人工智能方面，采用更先進的算法和AI技術進行缺陷自動識別與分類；在設備集成方面，儀器設備趨向小型化、便攜化，功能更強大；在標準規范完善方面，更多的陣列渦流和ACFM技術標準正在制定和推廣中。選擇ECA技術還是ACFM技術，沒有絕對的“誰勝一籌”，關鍵在于應該與具體檢測需求的精準匹配。

未來，隨著技術進步和融合，ECA與ACFM這對電磁無損檢測的“雙子星”，將繼續在保障工業設施安全運行的征程中閃耀光芒。
