ACFM模擬高溫在役檢測

發布時間:2025-12-27 16:00:22

檢測意義:

高溫在役無損檢測是現代工業,特別是能源、化工、航空航天等領域的核心技術保障,其重要性無論怎么強調都不為過。它不僅僅是技術手段的升級,更是安全管理理念從“預防”向“預測”的革命性轉變。其重要性主要分為以下三個方面:

1、安全方面:1)預防災難性事故:高溫承壓設備(如電站鍋爐、石化反應器、裂解爐)在長期高溫高壓下,材料性能會逐漸退化,易產生蠕變、疲勞裂紋、材質劣化等缺陷;在役檢測能夠在這些缺陷發展成泄漏、破裂甚至爆炸之前,及時發現并預警,從而避免災難性的安全事故,保障人員生命安全。2)實現本質安全管理的必要手段:高溫在役檢測提供了設備在真實運行狀態下的健康數據,使安全管理建立在客觀、科學的基礎之上,實現了從“亡羊補牢”到“未雨綢繆”的跨越。

2、經濟方面:1)避免非計劃停車的巨大損失:對于連續流程工業,一次非計劃停車的損失極其驚人,包括停產損失、搶修費用、上下游連鎖影響等,動輒高達數百萬甚至上千萬;高溫在役檢測能精準定位隱患,使維修可以在計劃停車期間有條不紊地進行,避免了因突發故障導致的巨額損失。2)延長設備使用壽命,優化資產:通過定期監測缺陷的擴展情況,可以科學地評估設備的剩余壽命;使設備可以在確保安全的前提下“物盡其用”,顯著延長大修周期和使用壽命,最大化資產回報率。3)從“計劃維修”到“預測性維修”的革命:高溫在役檢測是預測性維修的基石。它根據設備的實際健康狀況來安排維修,在需要的時候維修需要的部件,從而大幅降低維修成本,提高運營效率。

3、技術與運維方面:1)捕捉“冷態”檢測無法發現的風險:許多缺陷(如熱應力導致的裂紋、設備在熱態下的對中問題)只在高溫運行狀態下才會出現或顯現。2)應對極端工況,保障先進技術應用:現代工業不斷追求更高的效率和更低的排放,這導致設備朝向更高溫度、更高壓力的方向發展(如超超臨界電站、新型化工工藝)。

交流電磁場高溫檢測技術優勢:

1、非接觸與無需耦合劑:探頭可以不直接接觸被測工件,或保持一個安全的距離,從而避免了高溫對探頭本身的直接熱損傷。無需任何耦合劑,徹底解決了耦合劑在高溫下的難題。

2、對溫度相對不敏感:ACFM檢測的是磁場信號,磁場傳播在常規工業范圍內不受溫度影響。

3、能定量檢測缺陷:在高溫環境下,不僅可以判斷有無缺陷,還能評估缺陷的嚴重程度,為設備的安全評估和剩余壽命預測提供關鍵數據。

4、適應惡劣環境與在線監測:探頭為耐高溫材料,可長時間在高溫、高粉塵等惡劣環境下工作。

5、抗干擾能力強:ACFM對工件表面的氧化皮、油漆、涂層等不敏感,且受提離效應影響小。

檢測儀器及使用探頭:

檢測設備采用國產LKACFM-X1型交流電磁場檢測儀,ACFM檢測儀如圖1左所示,檢測探頭為高溫探頭,此探頭適用于高溫在役檢測,可檢測溫度到500℃,探頭和高溫試塊緊密貼合,使探頭在檢測過程中運動保持穩定,保證檢測效率以及質量,探頭由雷莫線與儀器相連。


圖1 ACFM檢測儀(左)和高溫探頭(右)

檢測工件及結果

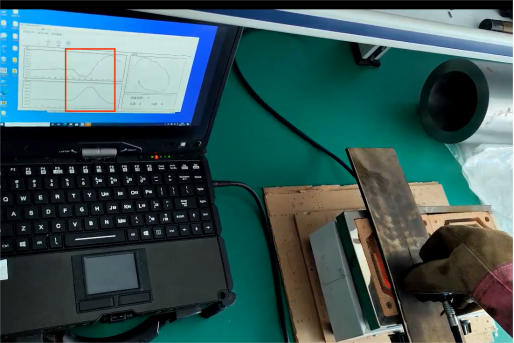

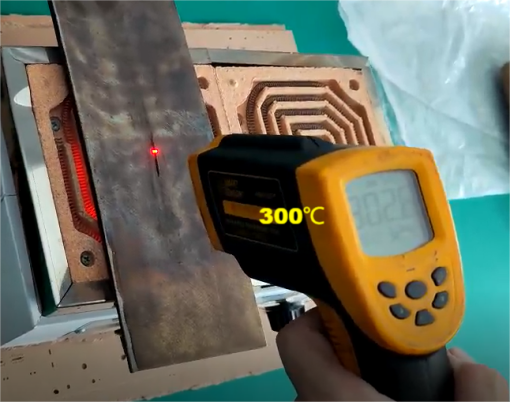

300℃試塊圖:


300℃試塊缺陷信號:

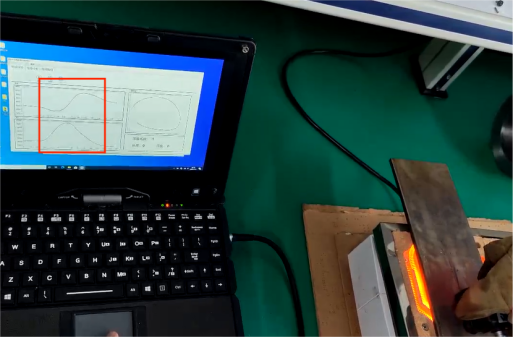

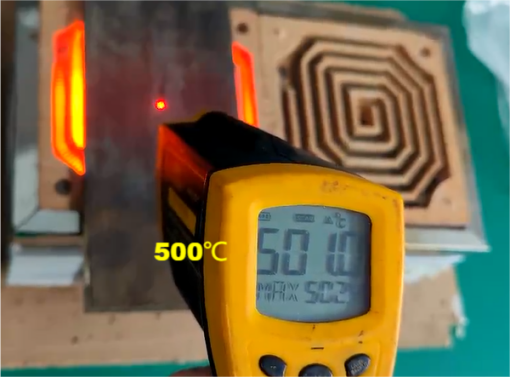

500℃試塊圖:

500℃試塊缺陷信號:


總結

從上述檢測圖像來看,300℃和500℃高溫試塊缺陷信號均較為明顯,且圖像基本一致,Bx和Bz均有明顯的缺陷特征,蝶形圖有畫圓的趨勢,并且高溫探頭能緊貼高溫試塊,不會對缺陷信號產生影響,綜上所述,ACFM配備高溫探頭可以用于500℃高溫在役檢測。
