一、低溫環境對碳鋼材料的影響

碳鋼因高強度、低成本特性，廣泛應用于低溫工業領域（如液化天然氣（LNG）管道、航空航天低溫結構件、化工廠的低溫管道等）。但在低溫工況下易因熱應力、疲勞載荷產生表面/近表面裂紋（如低溫應力裂紋、焊接熱影響區裂紋），需高效檢測技術保障安全。

二、ACFM技術原理與低溫碳鋼材料檢測適配性

交流電磁場檢測（ACFM）憑借非接觸檢測、抗提離干擾、多分量信號分析的優勢，在常溫金屬缺陷檢測中已成熟應用。ACFM通過向碳鋼施加交變電磁場，在材料表面產生感應電流，缺陷會導致電流路徑畸變，進而引發表面磁場（切向分量Bx、法向分量Bz）變化；通過采集Bx/Bz信號，可定位缺陷并評估其長度、深度。

1.其在低溫碳鋼檢測中的核心適配性體現在：

非接觸優勢：無需與低溫碳鋼表面直接接觸，可規避低溫對探頭的損傷，且抗提離干擾（提離1~5 mm仍穩定檢測），適用于表面可能結霜的場景；

多分量信號：Bx對缺陷長度敏感、Bz對深度敏感，可通過雙分量融合抑制磁導率波動的干擾，比傳統渦流檢測更可靠；

頻率可調性：可通過降低激勵頻率補償滲透深度損失，適配低溫條件下碳鋼的電磁特性變化。

2.其局限性在于深層缺陷檢測能力受限：

根據滲透深度公式。低溫下碳鋼的μ和σ同步升高，導致滲透深度顯著減?。?/span>

常溫下1KHz激勵時，碳鋼滲透深度約3mm，低溫下同頻率滲透深度降至2mm，若檢測2mm以上深層缺陷（如壁厚減?。?，信號衰減超過60%，定量精度下降（誤差≥20%）；

三、現場檢測流程

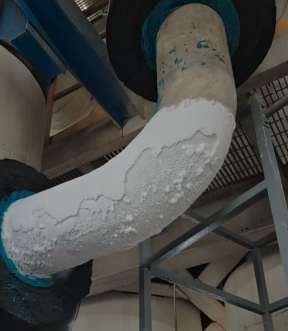

預處理：用氮氣吹掃碳鋼表面，去除冰霜（表面光潔度需Ra≤12.5μm）；若表面有油污，用低溫清洗劑（如乙醇）擦拭；

設備預熱：將ACFM探頭接入恒溫保溫套（硅橡膠加熱帶，維持探頭溫度0~20℃），避免探頭直接接觸低溫工件；

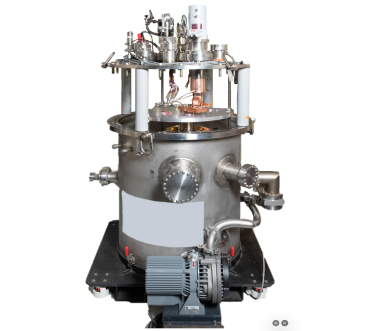

校準流程：將標準試塊置于低溫恒溫箱（精度±1K）中穩定2h，用ACFM探頭掃描缺陷，記錄Bx/Bz信號閾值，建立“缺陷深度-信號幅度”校準曲線。

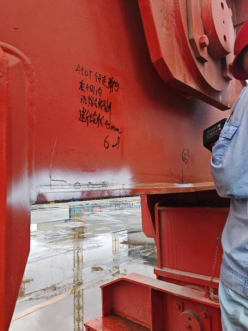

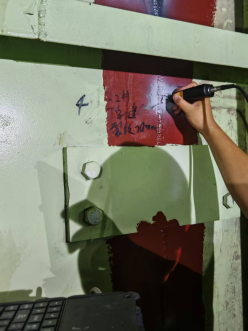

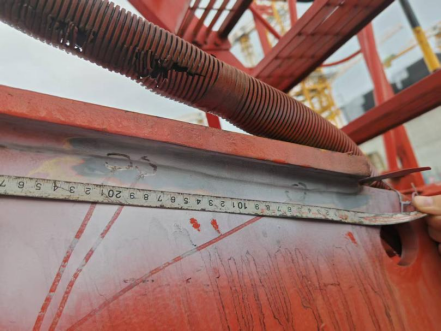

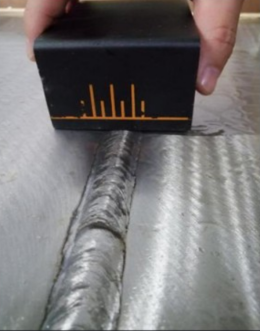

掃描檢測：采用線掃描方式（速度10~30 mm/s），掃描路徑覆蓋焊接接頭、應力集中區等關鍵部位，實時采集Bx/Bz信號；

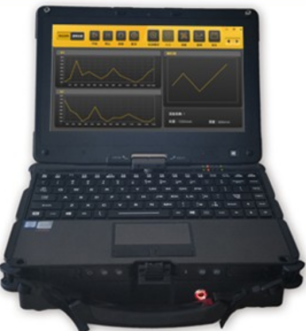

信號分析：通過軟件對比校準曲線，識別缺陷并定量（長度誤差≤5%，深度誤差≤10%）；對疑似缺陷，采用多角度掃描驗證。

四、檢測可能性結論

ACFM技術在低溫碳鋼材料中具備檢測可行性，核心結論如下：

適用缺陷類型：表面/近表面裂紋（深度≤3mm）、腐蝕坑等二維缺陷，檢出率≥95%，靈敏度優于常溫檢測；

局限范圍：深層缺陷（深度>3mm）檢測精度不足，需結合超聲檢測（UT）互補；

實施前提：需通過參數優化（頻率調整）、設備低溫適配（探頭保溫、傳感器校準）及環境控制（表面除霜）保障檢測可靠性。
